Վաֆլի ստուգիչ փականներհայտնի են նաև որպես հետհոսող փականներ, հետնախորշային փականներ և հետադարձ ճնշման փականներ:Այս տեսակի փականները ավտոմատ կերպով բացվում և փակվում են այն ուժով, որն առաջանում է հենց խողովակաշարում գտնվող միջավայրի հոսքից, որը պատկանում է մի տեսակ ավտոմատ փականին:
Ստուգիչ փականը պետք է հիմնվի հենց միջավայրի հոսքի վրա և ինքնաբերաբար բացում և փակում է փականի կափույրը, որն օգտագործվում է միջին ետ հոսքի փականը կանխելու համար, որը նաև հայտնի է որպես ստուգիչ փական, ստուգիչ փական, հետհոսքի փական և հակադարձ ճնշման փական:Ստուգիչ փականը պատկանում է մի տեսակ ավտոմատ փականի, որի հիմնական դերն է կանխել մեդիայի հետադարձ հոսքը, կանխել պոմպի և շարժիչի շարժիչի հակադարձումը, ինչպես նաև բեռնարկղային լրատվամիջոցների արտահոսքը:Ստուգիչ փականները կարող են օգտագործվել նաև ապահովելու համար, որ ճնշումը կարող է աճել ավելին, քան օժանդակ համակարգի համակարգի ճնշումը մատակարարման խողովակաշար ապահովելու համար:Ստուգիչ փականը կարելի է բաժանել ճոճվող ստուգիչ փականի (ըստ ծանրության կենտրոնի ռոտացիայի) և վերելակի ստուգիչ փականի (շարժվող առանցքի երկայնքով):
Նախ, խողովակաշարի համակարգում տեղադրված սեղմակով փականի ստուգիչ փականի օգտագործումը, որի հիմնական դերը լրատվամիջոցների հետադարձ հոսքը կանխելն է, ստուգիչ փականը մի տեսակ ավտոմատ փական է, որը հիմնված է լրատվամիջոցների ճնշման վրա բացելու և փակելու համար:Ամրացուցիչի ստուգիչ փականը հարմար է անվանական ճնշման PN1.0MPa ~ 42.0MPa, Class150 ~ 25000, անվանական տրամագիծը DN15 ~ 1200 մմ, NPS1/2 ~ 48, աշխատանքային ջերմաստիճանը -196 ~ 540 ℃ տարբեր մեդիա խողովակաշարերի հետևի հոսքը կանխելու համար:Տարբեր նյութերի ընտրության միջոցով կարող է կիրառվել ջրի, գոլորշու, յուղի, ազոտական թթվի, քացախաթթվի, ուժեղ օքսիդացնող միջավայրի և միզաթթվի և այլ միջավայրերի վրա:
Վաֆլի ստուգիչ փականի հիմնական նյութերն են ածխածնային պողպատ, ցածր ջերմաստիճանի պողպատ, դուպլեքս պողպատ (SS2205/SS2507), տիտանի համաձուլվածք, ալյումինե բրոնզ, Inconel, SS304, SS304L, SS316, SS316L, քրոմ-մոլիբդեն (40 պողպատ, մոնել) 500), 20# խառնուրդ, Hastelloy և այլ մետաղական նյութեր։
Երրորդ, վաֆլի ստուգիչ փականի ստանդարտներն ու նորմերը
Դիզայն՝ API594, API6D, JB/T89372,
Դեմ առ դեմ երկարություն՝ API594, API6D, DIN3202, JB/T89373,
Ճնշման արագություն և ջերմաստիճան՝ ANSI B16.34, DIN2401, GB/T9124, HG20604, HG20625, SH3406, JB/T744,
Փորձարկման և ստուգման ստանդարտ՝ API598, JB/T90925
Խողովակաշարերի եզրեր՝ JB/T74~90,GB/T9112-9124,HG20592~20635,SH3406,ANSI B 16.5,DIN2543-2548,GB/T13402,6API605,HG20592~20635

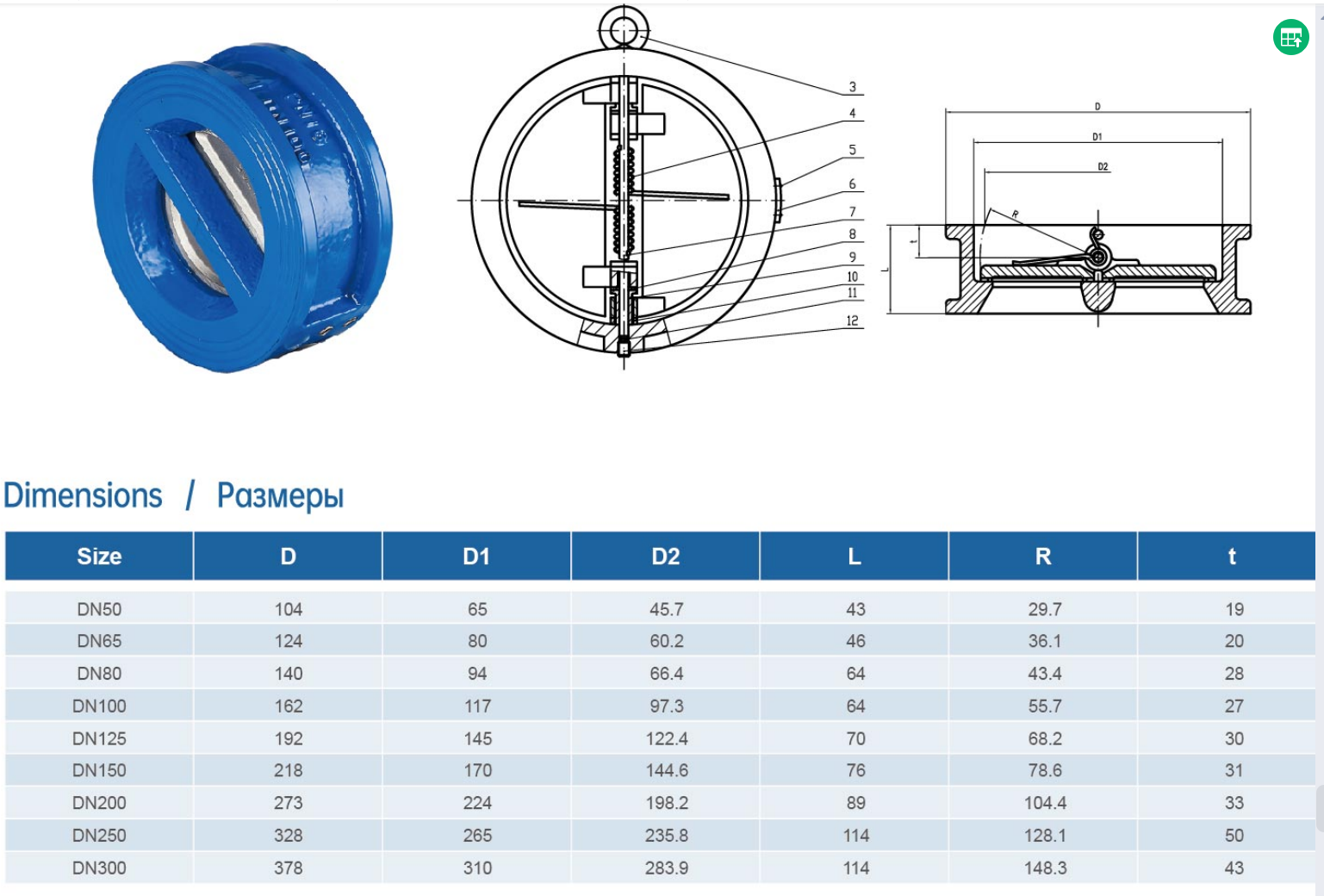

Չորրորդ, պտուտակային ստուգիչ փականի կառուցվածքային բնութագրերը
1.Կարճ կառուցվածքի երկարությունը, դրա կառուցվածքի երկարությունը կազմում է ավանդական ճոճվող եզրի ստուգիչ փականի միայն 1/4~1/8:
2. փոքր ծավալ, թեթև քաշ, դրա քաշը միայն ավանդական եզրային ստուգիչ փական է 1/4 ~ 1/2
3. փականի կափույրը արագ փակվում է, ջրի մուրճի ճնշումը փոքր է
4. Հորիզոնական կամ ուղղահայաց խողովակաշարը կարող է օգտագործվել, հեշտ է տեղադրել
5. Հարթ հոսքի ուղի, ցածր հեղուկի դիմացկուն
6. Զգայուն գործողություն, լավ կնքման կատարում
7. Սկավառակի հարվածը կարճ է, փակման ազդեցությունը փոքր է
8. Ընդհանուր կառուցվածքը պարզ է և կոմպակտ, իսկ ձևը գեղեցիկ է
9. Երկար ծառայության ժամկետ և հուսալի կատարում

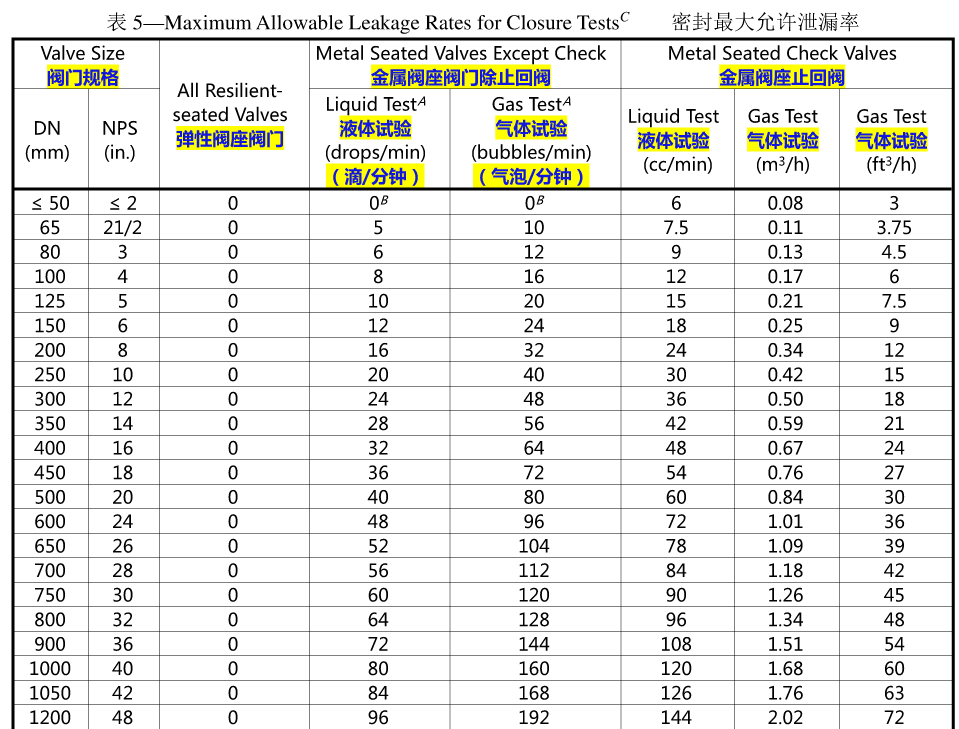

հինգ.Վաֆլի ստուգիչ փականի կնքման աշխատանքը Փափուկ կնքված վաֆլի ստուգիչ փականը կարող է հասնել զրոյական արտահոսքի, սակայն կոշտ կնքված վաֆլի ստուգիչ փականը զրոյական արտահոսքի փական չէ:Այն ունի որոշակի արտահոսքի արագություն:API598-ի ստուգման ստանդարտի համաձայն՝ մետաղական նստատեղով ստուգիչ փականի համար, DN100 չափի համար, հեղուկի արտահոսքի արագությունը րոպեում 12CC է:
